使用VC++ ATL 实现 Office 的 COM 插件

MS COM 技术已经是很久远的技术了，网络上的相关资料已经很少了。不过 COM 却是 Windows 系统的基石，包括 后来的 Dot NET 都是建立在在 COM 技术之上的。由于在网络上很难找到完整版的 “使用VC+±ATL实现Office的COM插件” 文章了，这里做一下转载。文中使用的 vc++ 工具是 visual c++ 6.0，估计很少有朋友见过这个东西。

----- *** ----声明：版权归原作者所有----- *** ----

---

本文介绍了一种使用VC++ ATL(Active Template Library)，利用IDTExtensibility2接口，为Microsoft 加入功能简单的COM插件（addin），加入工具栏按钮和菜单等可视部件，并为其加入响应事件的方法，并在最后简单说明了实现与Office宏混合编程的方法。

说到Office相关的编程，大家首先想到的可能是VBA(Visual Basic for ),事实上， ATL也是一种很好的工具。这里介绍的就是一种基于ATL的Office编程方法，实现的功能很简单，仅仅是一个示例，步骤如下：

1. 在visual C++编程环境下，利用向导生成一个名为WordAddin的ATL COM Appwizard工程：

   在向导的第一个对话框中server type单选框选择默认的服务器类型Dynamic Link Library(DLL)，下面的三个复选框中选择Allow merging of oxy-stub code选项。然后单击Finish，这样一个空的ATL project就产生了（如 图一）。



2. 插入我们的ATL object：

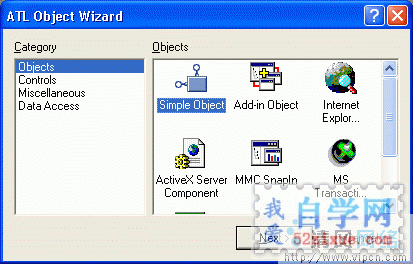

   • 选择菜单Insert—＞Insert new ATL object,出现new ATL object向导对话框，左边的category列表中选择object,右边相应的选择simple object,单击下一步（Ｎｅｘｔ）（如 图二）：

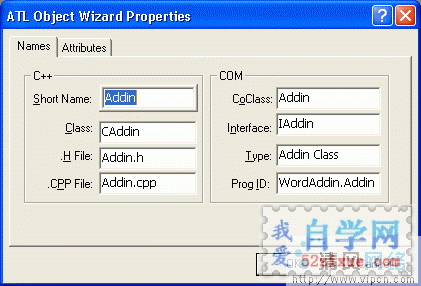

   • 在第二个对话框names属性页的“Short Name:”中填入Addin（如 图三）：

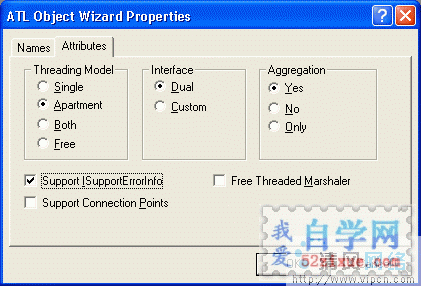

   • 在Attribute属性页中，选中Support IsupportErrorInfo复选框，单击OK（如 图四）：


   这样就产生了一个类名为WordAddin的ATL COM object，编译（build）该工程看是否一切正常。

3. 用IDTExtensibility2实现CAddin类：

   • IDTExtensibility2是定义在MSADDin Designer typelibrary（MSADDNDR.dll/MSADDNDR.tlb）中的库文件，该文件一般在C:\Program Files/Common Files/Designer目录下。IDTExtensibility2 库提供了 5 个可用来操纵插件以及宿主应用程序的事件： OnConnection、OnDisconnection、OnAddInsUpdate、OnStartupComplete 和 OnBeginShutdown。这些事件的具体功能和用法可查阅ＭＳＤＮ。用向导来实现IDTExtensibility2接口：切换到classview页，右键点击Caddin类，在弹出的菜单中选择Implement Interface，出现Implement Interface对话框，选择Add Tylpelib按钮（如 图五）：

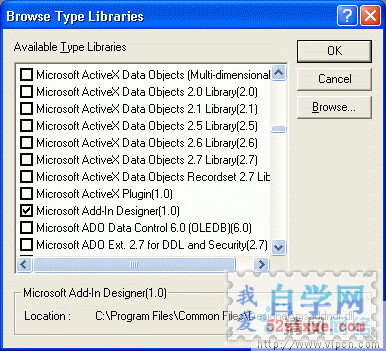

   • （单击OK，）在出现的Browse Typelibraries对话框中选择Microsoft Add-in Designer(1.0) （如 图六）：

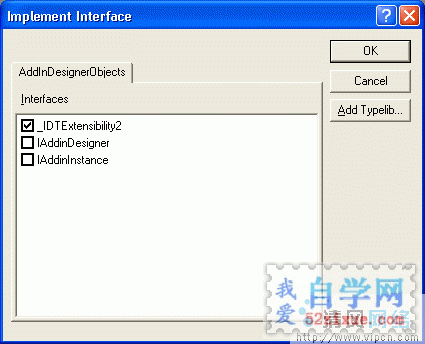

   • 单击OK,在AddinDesigNerobjects属性页中选择IDTExtensibility2（如 图七）：


   再单击OK。这样向导就在ATL COM object中添加了IDTExtensibility2的5个具体事件，并对他们进行了一些默认的初始设置，同时还更新了COM_INTERFACE_MAP()。

4. 注册插件到它的宿主程序：
   打开文件视图FileView—＞Resource File中的Addin.rgs文件，加入以下代码：

   HKCU
   {
   　Software
   　{
   　　Microsoft
   　　{
   　　　Office
   　　　{
   　　　　Word
   　　　　{
   　　　　　Addins
   　　　　　{
   　　　　　　''WordAddin.Addin''
   　　　　　　{
   　　　　　　　val FriendlyName = s ''WORD Custom Addin''
   　　　　　　　val Descrtion = s ''Word Custom Addin''
   　　　　　　　val LoadBehavior = d ''00000003''
   　　　　　　　val CommandLineSafe = d ''00000001''
   　　　　　　}
   　　　　　}
   　　　　}
   　　　}
   　　}
   　}
   }

5. 重新编译（build）该工程注册我们的插件。

6. 运行，选择Executable File为word 2000,注重要选择正确的路径，假如运行成功，则插件已经加入到word中。

7. 给插件添加菜单和按钮：

   这里简单的介绍一下Office 的命令条：在Office中，菜单栏、工具栏和弹出式菜单都叫做命令条（Command　Bar对象）。所有这些种类的命令条中都可以包括其他命令条和不限数量的控件，如相对工具栏这个命令条而言，按钮就是它的控件。有的控件（如菜单）本身又是命令条，可以多级嵌套。所有的命令条可用一个CommandBars集合控制。CommandBars集合是一个通用的可共享且可编程的对象，通过它的Add()方法可以为其添加一个CommandBar 对象（即命令条），而每个 CommandBar 对象都有一个CommandBarControls 集合，这个集合里包含了这个命令条里的所有控件。使用 CommandBar 对象的 Controls 属性可引用命令条中的控件。

   现在给word加入一个工具条及其按钮和一个菜单：

   首先在工程中加入office和Word的类型库，在stdafx.h文件中加入以下代码：

   #import "C:\Program Files\Microsoft Office\Office\mso9.dll" \
   rename_namespace("Office") named_guids
   using namespace Office;

   #import "C:\Program Files\Microsoft Office\Office\MSOUTL9.olb"
   rename_namespace("Word"), raw_interfaces_only, named_guids
   using namespace ;

   注重：一定要把路径改为和office的安装路径一致。

   在Word对象模型中，Application对象是代表整个工程的最高级对象，我们可以用它的GetCommandBars方法得到CommandBars对象，由于CommandBars对象是Word所有工具条和菜单项的集合，所以就可以通过调用它的Add方法添加新的工具条。然后为工具条添加新的按钮，其实方法一样简单，我们可以调用CommandBar的GetControls方法得到工具条的CommandBarControls集合，如前所说，CommandBarControls集合是该工具条所有控件的集合，按钮自然是其中之一，那么接下来我们就可以通过调用CommandBarControls集合的Add方法添加一个新的按钮了。下面是具体的实现代码：

   CComQIPtr＜_Application＞ spApp(Application);

    ATLASSERT(spApp);
    m_spApp = spApp;
    HRESULT hr = AppEvents::DispEventAdvise(m_spApp);

    if(FAILED(hr))
    　return hr;

    CComPtr ＜Office::_CommandBars＞ spCmdBars;
    CComPtr ＜Office::CommandBar＞ spCmdBar;
    hr = m_spApp-＞get_CommandBars(&spCmdBars);

    if(FAILED(hr))
    　return hr;

    ATLASSERT(spCmdBars);

    // now we add a new toolband to Word
    // to which we''ll add 2 buttons
    CComVariant vName("WordAddin");
    CComPtr spNewCmdBar;

    // position it below all toolbands
    //MsoBarPosition::msoBarTop = 1
    CComVariant vPos(1);
    CComVariant vTemp(VARIANT_TRUE); // menu is temporary
    CComVariant vEmpty(DISP_E_PARAMNOTFOUND, VT_ERROR);

    //Add a new toolband through Add method
    // vMenuTemp holds an unspecified parameter
    //spNewCmdBar points to the newly created toolband
    spNewCmdBar = spCmdBars-＞Add(vName, vPos, vEmpty, vTemp);

    //now get the toolband''s CommandBarControls
    CComPtr ＜ Office::CommandBarControls＞ spBarControls;
    spBarControls = spNewCmdBar-＞GetControls();
    ATLASSERT(spBarControls);

    //MsoControlType::msoControlButton = 1
    CComVariant vToolBarType(1);

    //show the toolbar?
    CComVariant vShow(VARIANT_TRUE);
    CComPtr ＜Office::CommandBarControl＞ spNewBar;
    CComPtr ＜Office::CommandBarControl＞ spNewBar2;

    // add first button
    spNewBar = spBarControls-＞Add(vToolBarType,vEmpty,vEmpty,    vEmpty,vShow);
    ATLASSERT(spNewBar);

    // add 2nd button
    spNewBar2 = spBarControls-＞Add(vToolBarType,vEmpty,vEmpty,    vEmpty,vShow);
    ATLASSERT(spNewBar2);

    _bstr_t bstrNewCaption(OLESTR("Item1"));
    _bstr_t bstrTipText(OLESTR("Tooltip for Item1"));

    // get CommandBarButton interface for each toolbar button
    // so we can specify button styles and stuff
    // each button displays a bitmap and caption next to it
    CComQIPtr ＜ Office::_CommandBarButton＞ spCmdButton(spNewBar);
    CComQIPtr ＜ Office::_CommandBarButton＞ spCmdButton2(spNewBar2)    ;

    ATLASSERT(spCmdButton);
    m_spButton = spCmdButton;
    ATLASSERT(spCmdButton2);

    // to set a bitmap to a button, load a 32x32 bitmap
    // and copy it to clipboard. Call CommandBarButton''s PasteFace    ()
    // to copy the bitmap to the button face. to use
    // Word''s set of predefined bitmap, set button''s FaceId to //    the
    // button whose bitmap you want to use
    HBITMAP hBmp =(HBITMAP)::LoadImage(_Module.GetResourceInstance()    ,
    MAKEINTRESOURCE(IDB_BITMAP1),IMAGE_BITMAP,0,0,    LR_LOADMAP3DCOLORS);

    // put bitmap into Clipboard
    ::OpenClipboard(NULL);
    ::EmptyClipboard();
    ::SetClipboardData(CF_BITMAP, (HANDLE)hBmp);
    ::CloseClipboard();
    ::DeleteObject(hBmp);

    // set style before setting bitmap
    spCmdButton-＞PutStyle(Office::msoButtonIconAndCaption);
    hr = spCmdButton-＞PasteFace();
    if (FAILED(hr))
    　return hr;

    spCmdButton-＞PutVisible(VARIANT_TRUE);
    spCmdButton-＞PutCaption(OLESTR("Item1"));
    spCmdButton-＞PutEnabled(VARIANT_TRUE);
    spCmdButton-＞PutTooltipText(OLESTR("Tooltip for Item1"));
    spCmdButton-＞PutTag(OLESTR("Tag for Item1"));
    spCmdButton2-＞put_OnAction(OLESTR("MYMacro1"));

    //show the toolband
    spNewCmdBar-＞PutVisible(VARIANT_TRUE);
    spCmdButton2-＞PutStyle(Office::msoButtonIconAndCaption);

    //specify predefined bitmap
    spCmdButton2-＞PutFaceId(1758);
    spCmdButton2-＞PutVisible(VARIANT_TRUE);
    spCmdButton2-＞PutCaption(OLESTR("Item2"));
    spCmdButton2-＞PutEnabled(VARIANT_TRUE);
    spCmdButton2-＞PutTooltipText(OLESTR("Tooltip for Item2"));
    spCmdButton2-＞PutTag(OLESTR("Tag for Item2"));
    spCmdButton2-＞PutVisible(VARIANT_TRUE);
    spCmdButton2-＞put_OnAction(OLESTR("MYMacro2"));

   添加菜单项的过程与之相类似：

   首先通过调用CommandBars集合的get_ActiveMenuBar（）方法得到一个CommandBar对象，这个对象代表当前的工程中的活动菜单，然后调用CommandBar的GetControls得到当前菜单的控件集合。尝试在Word的“格式”菜单（第5个菜单）中加入新的菜单项，调用CommandBarControls的GetItem(5)得到需要的“格式”菜单项，它也是一个CommandBarControls集合，（前面曾经提到，控件集是可以嵌套的），这样就可以通过调用它的Add方法添加新的菜单项了。具体的实现代码如下：

   _bstr_t bstrNewMenuText(OLESTR("New Menu Item"));
   CComPtr ＜ Office::CommandBarControls＞ spCmdCtrls;
   CComPtr ＜ Office::CommandBarControls＞ spCmdBarCtrls;
   CComPtr ＜ Office::CommandBarPopup＞ spCmdPopup;
   CComPtr ＜ Office::CommandBarControl＞ spCmdCtrl;

   // get CommandBar that is Word''s main menu
   hr = spCmdBars-＞get_ActiveMenuBar(&spCmdBar);
   if (FAILED(hr))
   　return hr;

   // get menu as CommandBarControls
   spCmdCtrls = spCmdBar-＞GetControls();
   ATLASSERT(spCmdCtrls);

   // we want to add a menu entry to Outlook''s 6th(Tools) menu //    item
   CComVariant vItem(5);
   spCmdCtrl= spCmdCtrls-＞GetItem(vItem);
   ATLASSERT(spCmdCtrl);

   IDispatchPtr spDisp;
   spDisp = spCmdCtrl-＞GetControl();

   // a CommandBarPopup interface is the actual menu item
   CComQIPtr ＜ Office::CommandBarPopup＞ ppCmdPopup(spDisp);
   ATLASSERT(ppCmdPopup);
   spCmdBarCtrls = ppCmdPopup-＞GetControls();
   ATLASSERT(spCmdBarCtrls);

   CComVariant vMenuType(1); // type of control - menu
   CComVariant vMenuPos(6);
   CComVariant vMenuEmpty(DISP_E_PARAMNOTFOUND, VT_ERROR);
   CComVariant vMenuShow(VARIANT_TRUE); // menu should be visible
   CComVariant vMenuTemp(VARIANT_TRUE); // menu is temporary

   CComPtr ＜ Office::CommandBarControl＞ spNewMenu;

   // now create the actual menu item and add it
   spNewMenu = spCmdBarCtrls-＞Add(vMenuType, vMenuEmpty,     vMenuEmpty,
   vMenuEmpty, vMenuTemp);
   ATLASSERT(spNewMenu);
   spNewMenu-＞PutCaption(bstrNewMenuText);
   spNewMenu-＞PutEnabled(VARIANT_TRUE);
   spNewMenu-＞PutVisible(VARIANT_TRUE);

   //we''d like our new menu item to look cool and display
   // an icon. Get menu item as a CommandBarButton
   CComQIPtr ＜ Office::_CommandBarButton＞ spCmdMenuButton    (spNewMenu);
   ATLASSERT(spCmdMenuButton);
   spCmdMenuButton-＞PutStyle(Office::msoButtonIconAndCaption);

   // we want to use the same toolbar bitmap for menuitem too.
   // we grab the CommandBarButton interface so we can add
   // a bitmap to it through PasteFace().
   spCmdMenuButton-＞PasteFace();

   // show the menu
   spNewMenu-＞PutVisible(VARIANT_TRUE);

   return S_OK;

这时运行程序，可以看到添加的按钮和菜单项已经出现在Word中，还需要为其加入响应事件，这样才能真正的通过插件扩展Word的功能。

8. 为我刚加入的按钮加入其响应事件：

ATL为COM对象的Idispatch接口提供了两个模板类：IDispEventImpl＜＞和IDispEventSimpleImpl＜＞，选择IDispEventSimpleImpl＜＞，因为它不需要额外的类型库信息，从IDispEventSimpleImpl＜＞继续一个类：

class ATL_NO_VTABLE CAddin :
public CComObjectRootEx ＜ CComSingleThreadModel＞,
//.....

public IDispEventSimpleImpl＜1,CAddin,
&__uuidof(Office::_CommandBarButtonEvents＞

声明按钮点击事件的回调函数：

void __stdcall OnClickButton(Idispatch * /*Office::_CommandBarButton**/ Ctrl,VARIANT_BOOL * CancelDefault);

//用_ATL_SINK_INFO结构描述回调的参数信息：打开CAddin.h文件，在其最上加入以下声明：
extern _ATL_FUNC_INFO OnClickButtonInfo;（注重一定声明为外部变量）

//然后打开CAddin.cpp文件为其加入以下定义：
_ATL_FUNC_INFO OnClickButtonInfo ={CC_STDCALL,VT_EMPTY,2,  {VT_DISPATCH,VT_BYREF VT_BOOL}};
　　
//加入按钮点击事件的具体实现：
void __stdcall CAddin::OnClickButton(IDispatch*
/*Office::_CommandBarButton* */ Ctrl,
VARIANT_BOOL * CancelDefault)
{
　USES_CONVERSION;
　CComQIPtr pCommandBarButton(Ctrl);

　//the button that raised the event. Do something with this...
　MessageBox(NULL, "Clicked Button1", "OnClickButton", MB_OK);
}
　　
//在接口映射宏中加入以下信息：
BEGIN_SINK_MAP(CAddin)
SINK_ENTRY_INFO(1, __uuidof(Office::_CommandBarButtonEvents),
/*dispid*/ 0x01,
OnClickButton, &OnClickButtonInfo)
END_SINK_MAP()

最后在分别在CAddin 类的 OnConnection() 和OnDisconnection()中调用DispEventAdvise() 和 DispEventUnadvise()连接和断开连接消息来源。

到这里就实现了一个简单的COM插件，运行程序，点击工具栏上新加入的按钮，就可以弹出（“Clicked Button1”）消息框。

假如熟悉VBA编程，就可以把编写的宏作为按钮响应事件，只需调用按钮的put_OnAction()方法

spCmdButton-＞put_OnAction(OLESTR("YourMacroName"));

---

本文对ATL并没有做深入的探讨，如果想了解ATL的知识，请参考：《ATL Internals》。
